Continuously adjustable circular formwork for radii greater than 1.00m without panel alterations

RUNDFLEX - Sistem de cofraj pentru pereți curbi

Cofraj continuu și ușor ajustabil pentru pereți curbi cu raze mai mari de 1,00 metri

Sistemul de cofraj RUNDFLEX pentru pereți este compus din panouri standard pre-asamblate pentru pereți curbi, care pot fi ajustate rapid pentru a se potrivi pe raza necesară fără a aduce modificări panoului. Astfel, RUNDFLFEX este un cofraj eficient pentru realizarea structurilor la stațiile de tratarea apelor, la parcările supraetajate în spirală, silozuri și alte obiective unde raza se modifică constant.


Avantajele sistemului de cofraj RUNDFLEX

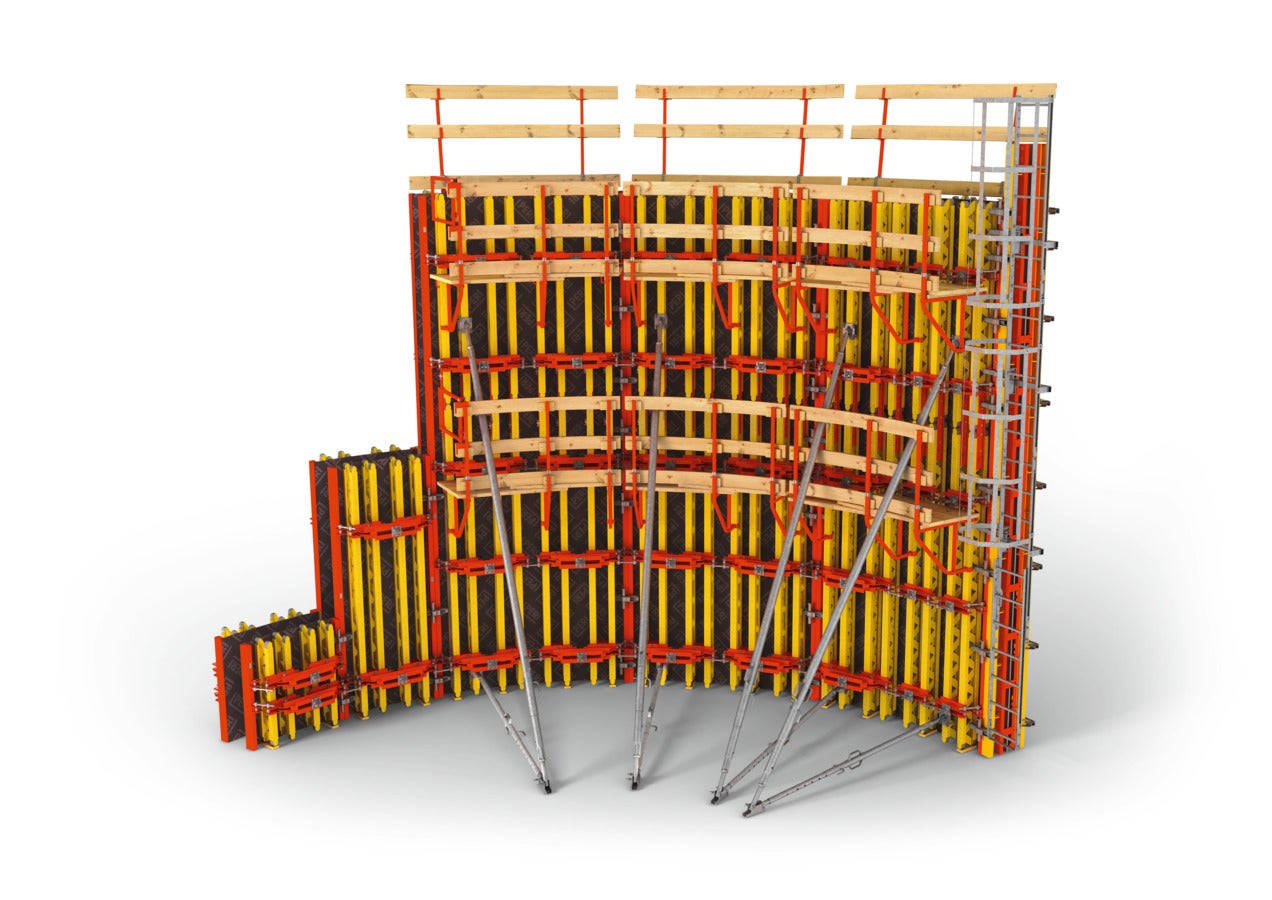

  • 3.60 m high RUNDFLEX formwork for construction of a sewage treatment plant with a radius of 13.76 m.
    Montare rapidă

    datorită unităților pre-asamblate și a cleștelui de aliniere patentat BFD.

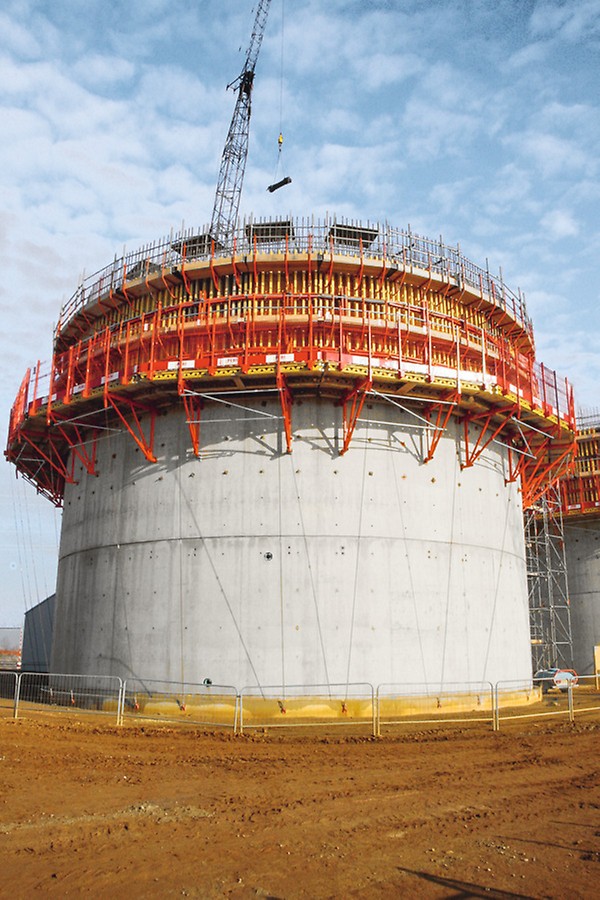

  • through the flexible adjustment of wall internal radii of 1.00 m and larger
    Foarte variabil

    prin ajustarea flexibilă a panourilor la raza interioară a pereților de minim 1,00 m și mai mari.

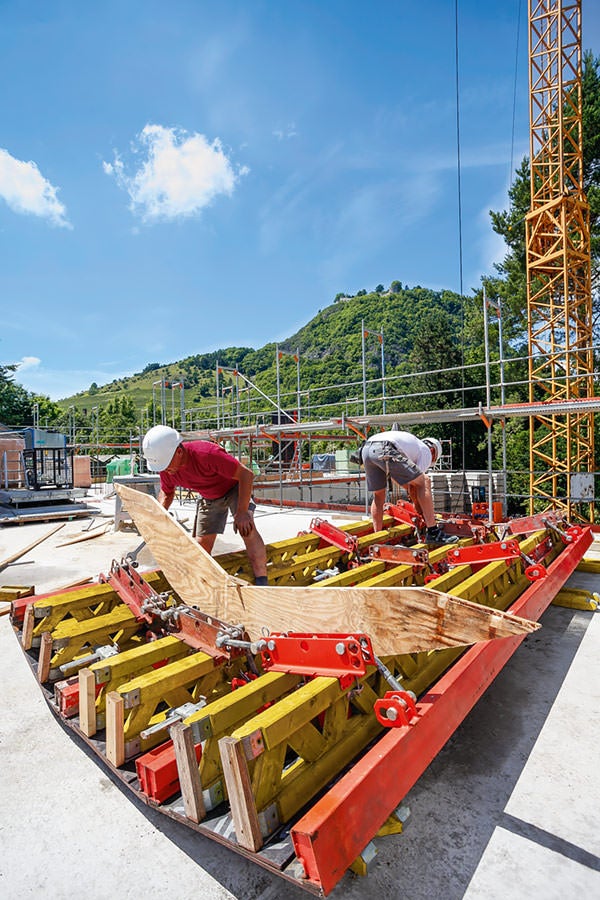

  • Spindles are adjusted using the combi ratchet spanner SW24.
    Ajustare rapidă

    printr-o procedură simplă de reglare cu ajutorul unui șablon și al tijelor de reglaj hexagonale cu auto-curățare.

Fișă de produs

Specificatii tehnice
Tip de sistem
Panouri pre-asamblate
Dimensiuni
Înălțimile elementelor: 0.60 m | 1.20m | 1.80m | 2.40m | 3.00m | 3.60m,
Lățimea elementelor în interior: 0.72 m | 1.23m | 2.40m,
Lățimea elementelor în exterior: 0.85 m | 1.28m | 2.50 m
Presiune beton proaspăt
Presiune maximă admisibilă a betonului proaspăt 60kN/m² Linia 6, Tabelul 3, Din 18202, împărțirea ancorelor: de la 0,54 ancore pe m² suprafață de perete, Perm. Sarcina utilă a platformei 150 kN/m², clasa de încărcare 2
Material
Grinzi de cofrare din lemn, tije de reglaj din oțel
Formlining
Elemente pentru raze ≥ 4,00 m cofraj: 21 mm, elemente pentru raze ≥ 2,5 m cofraj: 18 mm, elemente pentru raze ≥ 1,00 m cofraj: 2x 9 mm
Standard îndeplinit
Conform cu rând 6, tabel 3, DIN 18202
Alte specificații
Sunt disponibile șabloane cu rază de tăiere. La cerere, elementele RUNDFLEX pot fi comandate și cu o rază prestabilită. RUNDFLEX poate fi utilizat și „orizontal” pentru arcade speciale cu raze variabile.

Specificatii tehnice
Tip de sistem
Panouri pre-asamblate
Dimensiuni
Înălțimile elementelor: 0.60 m | 1.20m | 1.80m | 2.40m | 3.00m | 3.60m,
Lățimea elementelor în interior: 0.72 m | 1.23m | 2.40m,
Lățimea elementelor în exterior: 0.85 m | 1.28m | 2.50 m
Presiune beton proaspăt
Presiune maximă admisibilă a betonului proaspăt 60kN/m² Linia 6, Tabelul 3, Din 18202, împărțirea ancorelor: de la 0,54 ancore pe m² suprafață de perete, Perm. Sarcina utilă a platformei 150 kN/m², clasa de încărcare 2
Material
Grinzi de cofrare din lemn, tije de reglaj din oțel
Formlining
Elemente pentru raze ≥ 4,00 m cofraj: 21 mm, elemente pentru raze ≥ 2,5 m cofraj: 18 mm, elemente pentru raze ≥ 1,00 m cofraj: 2x 9 mm
Standard îndeplinit
Conform cu rând 6, tabel 3, DIN 18202
Alte specificații
Sunt disponibile șabloane cu rază de tăiere. La cerere, elementele RUNDFLEX pot fi comandate și cu o rază prestabilită. RUNDFLEX poate fi utilizat și „orizontal” pentru arcade speciale cu raze variabile.
